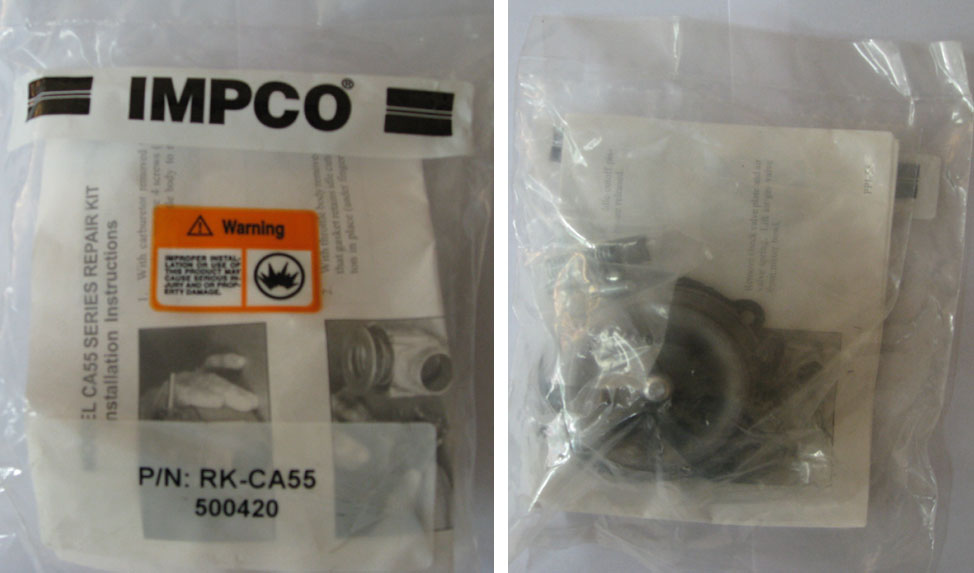

MODEL CA55 混合器维修包
更新时间:2018-04-20
产品型号:RK-CA55
价  格:面议
批发价格:面议
客服咨询:客服咨询  中叉网客服
咨询电话:客服咨询

供应商基本信息[VIP会员]
广庆(安徽)燃气技术有限公司
所在地区:中国 安徽省 合肥市
公司类型:其它





给该公司留言
查看营销网络 查看公司简介
产品详细信息





IMPCO RK-CA55维修包使用指导

 MODEL CA55 SERIES REPAIR KITlnstallation Instructions

1.从混合器上拆除4只(S1-3)螺钉。

2.当节流孔身体被去除,注意垫圈的和活塞的位置(在手的地方)

3.去除垫圈。

4.从混合器体中拿掉单向阀板和气门弹簧。

5.用毛刷和煤油清洗混合器的内腔。不要使用其他清洗剂,会损坏合成橡胶密封。

6.RK-CA55混合器配套元件【1、AV-14925 空气阀总成2、AP2-14700 控制阀盘组件3、P4-1 活塞 4、S2-44 弹簧 5、S1-3 螺钉4只,10-24X5/8“  6、G1-92 垫片 7、PPI-55 修理工具包说明书】


     7.安装密封圈在活塞槽内,安装时要旋转着,以免损坏密封圈。

8.更换混合器内的空气阀总成。注:更换时可以在空气阀和混合器之间喷上WD-40润滑剂。



  9.更换混合器中的弹簧和单向阀板。

10.混合器装有的止回阀组件圆心对准气阀,闭油塞和弹簧确保在正确位置以备装配至混合器上。

11.垫圈装于适当位置,使闭路塞保持在暂停方向(拇指下)


12.翻转节流阀体,同时注意保持垫圈和闭油塞在正确位置。注意垫圈的保险装置,清理金属板上的止回阀组件

13.轻轻将节流阀体放置于混合器内,确保闭油塞不会偏离暂停方向。使节流阀齐平放入,所有内孔排成一列,安装螺丝。

14.拧紧4个螺钉。

15.安装好后,将食指伸入汽化器气阀中,提按空气活瓣数次以检测灵活度。气瓣应提按轻松,并由于止回阀作用应回复缓慢。



    所有其中关于产品方便的技术信息,规格数据和声明都准确完整,但如非销售时所出的说明,不做质保。除非销售时另行担保,IMPCO不保证其中描述的产品适用任何特殊用途。如若在此安装指导中产品图纸,参数及质保方面与IMPCO本身文件中图释,参数和质保发生冲突,以后者为准。
