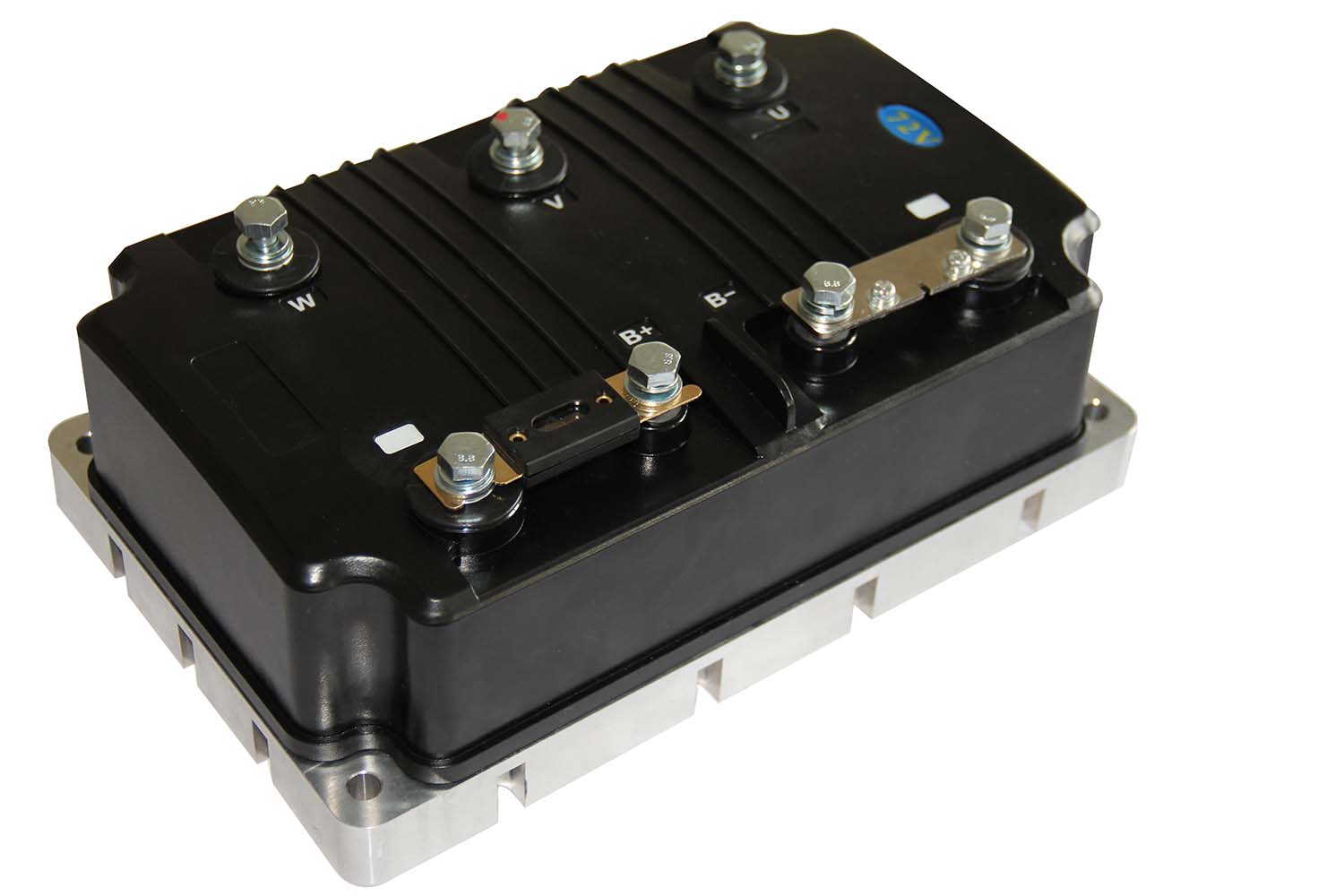

DCS交流异步电机控制器

产品概述：松正DCS交流电机控制器，采用TI公司TMS320F2XXX系列的电机专用处理器，处理速度更快，功能更强大，通过先进的控制软件算法保证了电机的平稳运行，包括全速和大扭矩状态下的再生制动，专用的输入/输出端口以及上位机故障诊断软件，保证了整车匹配的方便性和实用性。

应用范围：松正交流电机控制器适用于所有电动车辆，如：高尔夫球车，旅游观光车，电动托盘车，及电动轿车等各种电动车辆。

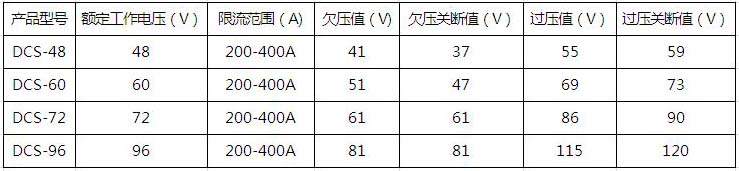

技术参数：

注：此控制器型号命名规则于2015年9月7日升级,具体型号以销售发货为准。

产品特点：

1、采用TI公司TMS320F2XXX系列的电机专用处理器，处理速度更快，功能更强大，各种保护功能完善；

2、采用英飞凌功率管,性能优良，内阻4.2mΩ，且寄生参数小，提升了功率管的开关速度，使得开关损耗和导通损耗都变小，发热量降低；

3、高脚踏保护功能，避免飞车和意外启动车辆；

4、自身故障诊断，支持上位机监控、LED报警显示及蜂鸣器报警提示；

5、具有高低速切换模式，可以限制最高车速，使车辆在不同环境下有不同的运行特性；

6、更好的兼容性，支持CAN通信，整车线束可以不用更改直接换控制器以及仪表；

7、更全面的产品验证，松正有自己的实验中心，有全面的设备进行试验，包括测功机、功率分析仪、振动台、高低温箱、淋水试验箱、沙尘试验箱、盐雾试验箱、跌落试验台等先进的实验设备，能充分保证产品的质量；

8、可选电磁刹车功能,更好的刹车效果，在车需急刹车时，电控能进行及时的刹车，控制器会进行判断，不会按照正常的减速率，不会出现刹车松开以后车还会向前冲的状况；

9、先进的脉宽调制技术，保证了电池被高效率的利用，减少了电机能耗和扭矩转换的损失；

10、可调的欠压保护模式，使整车在欠压后的感受更灵活；

11、温度保护和补偿电路提供了低温消减， 恒定电流限幅及高温线性回落功能，在高、低温度条件下都不会发生突然性功率输出中断。

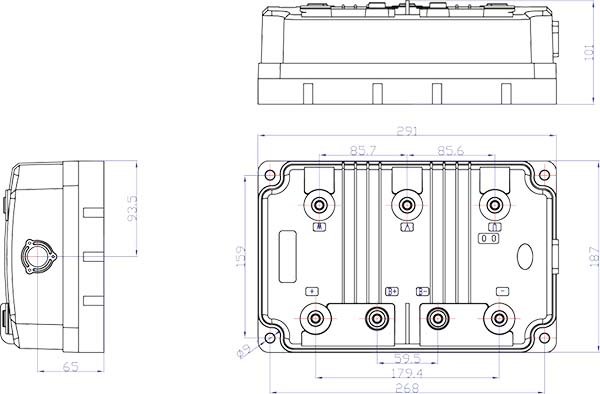

产品外形尺寸：

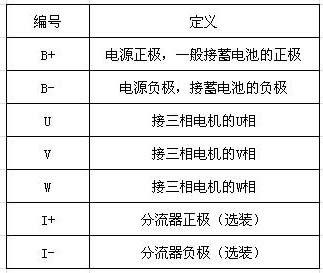

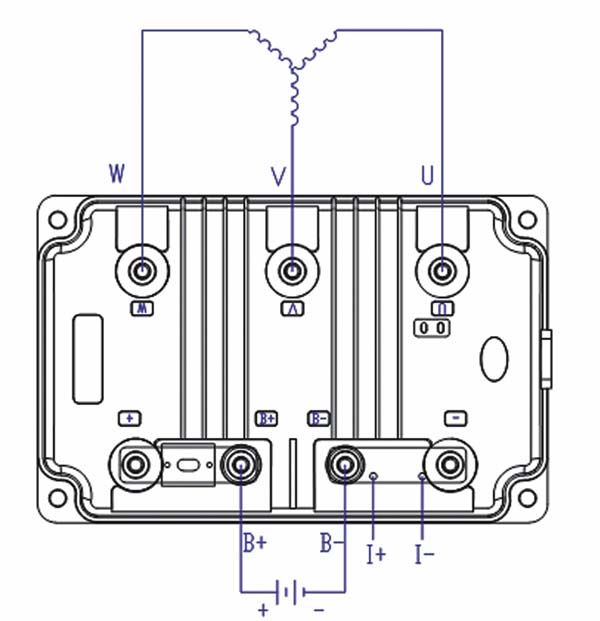

接线图：
